Звукосниматели — это сердце и голос любой электрогитары. Именно с помощью этих небольших приборов инструмент общается с внешним миром и дарит хорошо знакомый нам звук. Но, как и с любым другим связанным с аудио устройством, тембральные характеристики датчиков будут сильно разниться в зависимости от особенностей его строения и используемых при этом материалов. Понимание анатомии звукоснимателей важно для музыкантов и мастеров, стремящихся улучшить свой звук и выбрать правильное оборудование для своих индивидуальных потребностей. Поэтому в данной статье мы более пристально взглянем на то как устроены звукосниматели для электрогитары и на какие характеристики стоит обращать внимание при выборе новой модели
Принцип работы звукоснимателя
Сразу стоит сказать, что данная заметка подразумевает, что читатель уже знает различия между базовыми видами звукоснимателей. Если слова "сингл" и "хамбакер" вызывают некоторые трудности, то с этим вопросом вы можете ознакомиться в одной из наших прошлых статей. Там же мы уже кратко касались того, по какому принципу работает звукосниматель. С тех пор, конечно, в этом вопросе ничего кардинально не поменялось, но повторить определенно не повредит. Звукосниматель представляет собой устройство, преобразующее колебания струн в электрический сигнал, который может быть усилен. Такой эффект достигается благодаря тому, что в сердце звукоснимателя располагается магнит. Он и создаёт вокруг себя магнитное поле, внутри которого вибрирующая металлическая струна создает колебания того самого поля. Это, в свою очередь, приводит к возникновению магнитного тока в окружающих магнит медных катушках (или катушке). Такой феномен носит название "электромагнитная индукция". Вдаваться глубже в физику данного процесса в рамках данной обзорной заметки мы не будем, но для общего представления такого должно хватить. Подобная элегантная и весьма простая по своей сути схема не требует внешних источников питания и отличается просто невероятной надежностью. Конечно, это касается наиболее распространенных пассивных магнитных датчиков. Активные модели требуют питания, но про это мы поговорим в конце.
Строение звукоснимателя
Давайте чуть глубже рассмотрим строение гитарных датчиков. Как уже упоминалось - звукосниматели на базовом уровне выполнены довольно просто, но во многом из-за этого буквально каждый элемент в их конструкции важен. Даже незначительные на первый взгляд составные части могут неожиданным образом сказаться на выходном звучании. Поэтому стоит обращать внимание на весь комплекс компонентов, а не только на что-то одно. Традиционно гитарный звукосниматель можно поделить на разное количество составных частей в зависимости от модели:

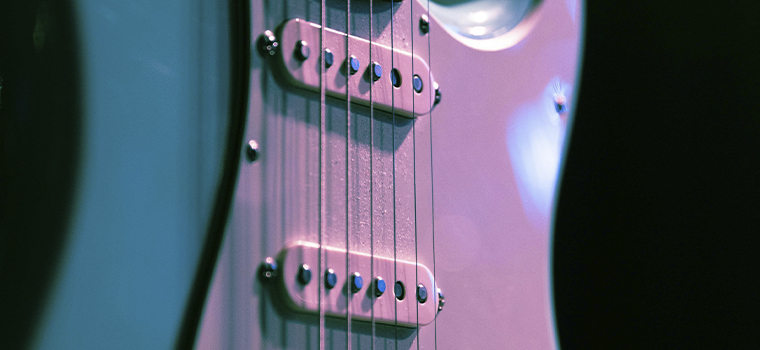

- Магнит. Магнит является основой, вокруг которой построена остальная часть датчика. Тип магнита во многом определяет характеристики звукоснимателя, его динамический диапазон, чувствительность и общую АЧХ. В сингловых датчиках обычно для каждой струны свой собственный небольшой магнит, в то время как хамбакеры чаще всего используют один длинный магнит в своем основании.
- Катушка. Чаще всего представляет собой медную проволоку, намотанную на бобину вокруг магнитов или полюсных наконечников. Материал, толщина проволоки и количество витков этой обмотки существенно влияют на мощность и тон звукоснимателя.
- Бобина. Данный элемент является каркасом для намотанной проволоки. Обычно бобина задает высоту датчика и возможное количество витком обмотки.
- Полюсные наконечники. Это специальные детали, которые фокусируют магнитное поле в определенных точках. В зависимости от конструкции они могут это делать по отдельности под каждой струной или на одной горизонтальной линии от первой до последней струны (рельсовый датчик). В некоторых звукоснимателях полюсными наконечниками служат сами магниты (традиционно в сингловых датчиках), а в других для этой цели используются отдельные металлические детали (обычно в хамбакерах).
- Крышка звукоснимателя. Сегодня в большинстве случаев крышка является опциональным элементом и скорее несет эстетическую функцию. Изначально крышки помогали экранировать датчик от электромагнитных шумов и наводок, но сегодня качество компонентов и техники производства выросло настолько, что крышки утратили свое изначальное применение. Многие современные музыканты не очень любят крышки, так как они могут несколько приглушать верхние частоты и не позволять брать флажолеты, например, на втором ладу.
Влияние конструкции на звук
Настало время перейти к самому важному - влиянию отдельных составных частей датчиков на звук. Производители звукоснимателей стараются указывать ряд технических характеристик своих моделей, вроде типа магнита или сопротивления. В данном блоке мы рассмотрим, что скрывается за этими вещами.
Обмотка и cопротивление
Для того чтобы звукосниматель работал в принципе, нужно обеспечить довольно высокую его индуктивность. Обеспечить это можно за счет большого количества витков катушки. В среднем количество витков одной катушки составляет от 6 до 10 тысяч. Разумеется, для сохранения компактных размеров датчика производители используют очень тонкую проволоку, сопоставимую по толщине с человеческим волосом и даже меньше.
Однако нередко производители не указывают показатель индуктивности или количество витков обмотки. Вместо этого они предоставляют параметр сопротивления постоянному току в кОм. Чем выше сопротивление - тем мощнее будет выход по громкости звукоснимателя. Но у звукоснимателей высокой мощности есть своя цена. Чем выше индуктивность - тем сильнее будет срез высоких частот, из чего следует доминирование среднечастотной составляющей. Средними значениями для 6-струнных гитар являются около 10-20 кОм у хамбакеров и 7-10 кОм у сингловых датчиков. Тут же можно сделать еще одно наблюдение, что калибр проволоки также влияет на общий тембр. Обмотка повышенной толщины требует меньше витков для достижения аналогичного с тонкой проволокой сопротивления и формирует более яркий звук.
Магнит
Сегодня на рынке представлено несколько основных видов магнитов, которые считаются наиболее подходящими для электрогитар. Магнит, являясь центральным элементом датчика, оказывают существенное влияние на итоговый результат. От мощности магнита напрямую зависит амплитуда электрического сигнала. Однако нужно учитывать, что магнит оказывает обратное влияние на струну. Очень мощные магниты вполне могут ускорить затухание струн, срезать динамический диапазон и сформировать другие тембральные артефакты (особенно при использовании особо тонких струн). Наиболее часто используют либо керамически магниты, либо магниты Alnico (магнит на железной основе с добавлением алюминия, никеля и кобальта).
- Alnico V — очень популярные и в меру мощные магниты, обладающие прекрасным балансом мощности и АЧХ;
- Керамические магниты — одни из самых мощных магнитов, обычно использующихся в моделях датчиков, предназначенных для тяжелой музыки. При игре на чистом звуке керамика несколько хуже передает динамику игры и время от времени звучит довольно "тонко";
- Alnico II — очень слабые магниты, которые имеют несколько приглушенные верхние частоты, но при этом могут похвастаться одним из лучших динамических диапазонов и чувствительностью;
- Alnico III — данные магниты являются своеобразной серединой между вариантами II и V, предоставляя неплохо сбалансированный и универсальный тон;
- Alnico VIII — это не самая распространенная разновидность Alnico, которая приближается по своим характеристикам к керамике, но сохраняет более сдержанный тембр.
Тип схемы
Наконец отдельно упомянем про две основные типы схемы. Выше по тексту мы в основном подразумевали традиционные пассивные датчики. В целом активные звукосниматели имеют аналогичную конструкцию, но обладают небольшим встроенным активным усилителем. Благодаря такому решению снижается необходимое для работы количество витков, что влечет за собой снижение сопротивления, более широкий частотный диапазон и продолжительный сустейн. Без встроенного усилителя это был бы очень слабый сигнал, но микросхема обеспечивает достаточный уровень. Низкое сопротивление имеет и другие бонусы, вроде уменьшение негативного влияния от использования длинных кабелей или сложных цепей эффектов. Но эта схема не может работать без батарейки и ограничена ее напряжением (+/- 4.5 вольта для стандартной батарейки типа крона). Если у инструмента амплитуда сигнала превысит допустимые пределы, то может получиться даже неприятное ограничение сигнала (клиппинг). Кроме того, некоторые усилители могут значительно окрашивать сигнал, что тоже нужно иметь в виду.
Магнитные звукосниматели являются важнейшей частью электрогитары, определяющей её звучание. Понимание строения и различных типов датчиков позволяет музыкантам и мастерам настраивать инструмент в соответствии с индивидуальными предпочтениями и стилем игры. Внимание к деталям, таким как тип магнита, количество витков и положение звукоснимателя, может значительно изменить характер звука, открывая новые возможности для музыкального творчества. В каталоге musicmarket Представлено огромное количество всевозможных звукоснимателей, среди который каждый сможет найти себе что-то по душе. Если у вас остались вопросы, то смело обращайтесь к нашим менеджерам за профессиональной консультацией. Не бойтесь пробовать новое и создавать невиданные ранее звуковые решения.
