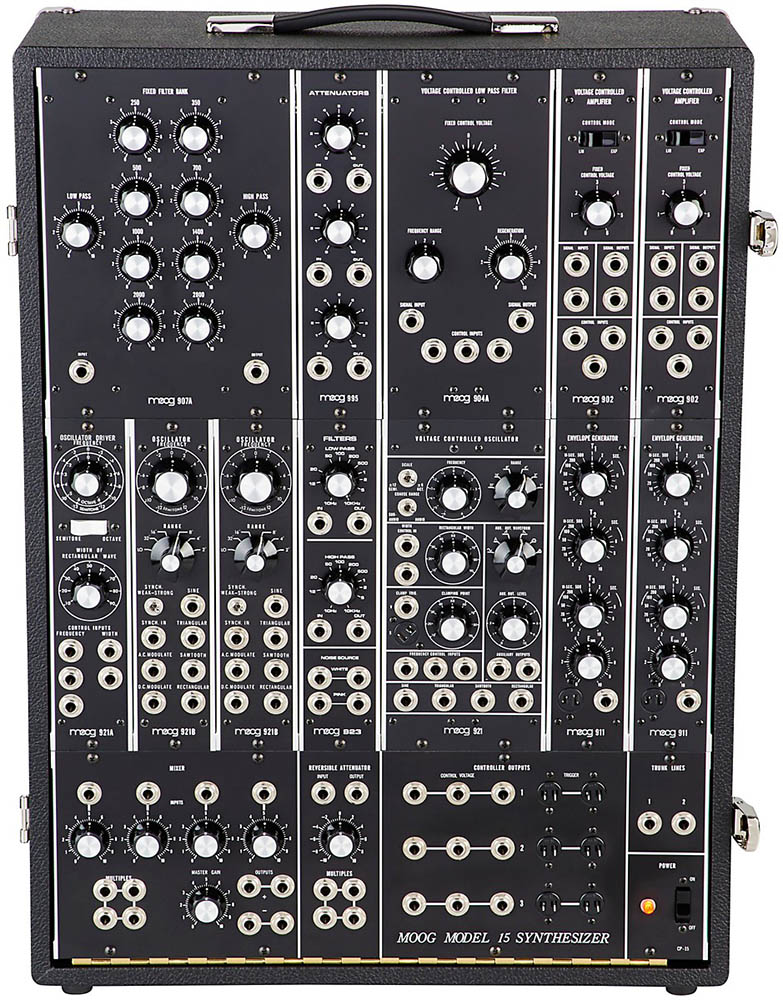

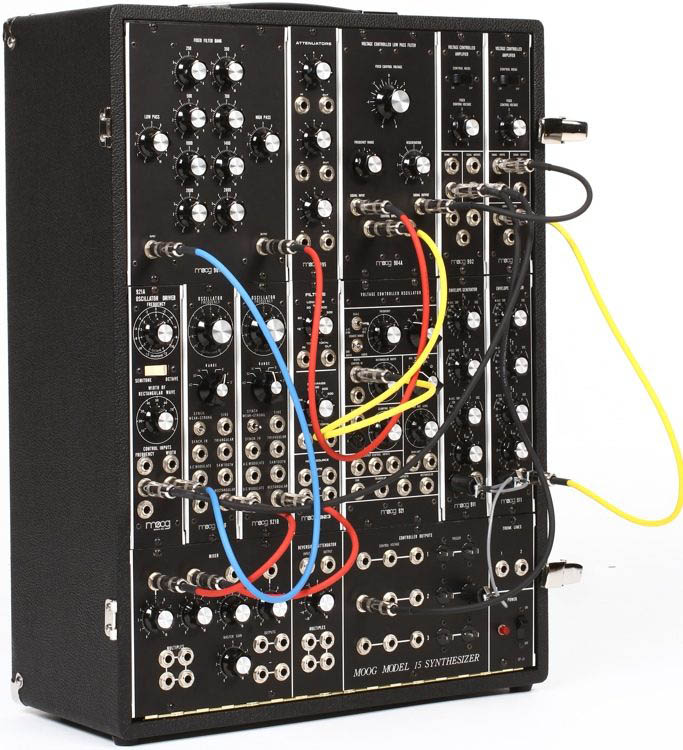

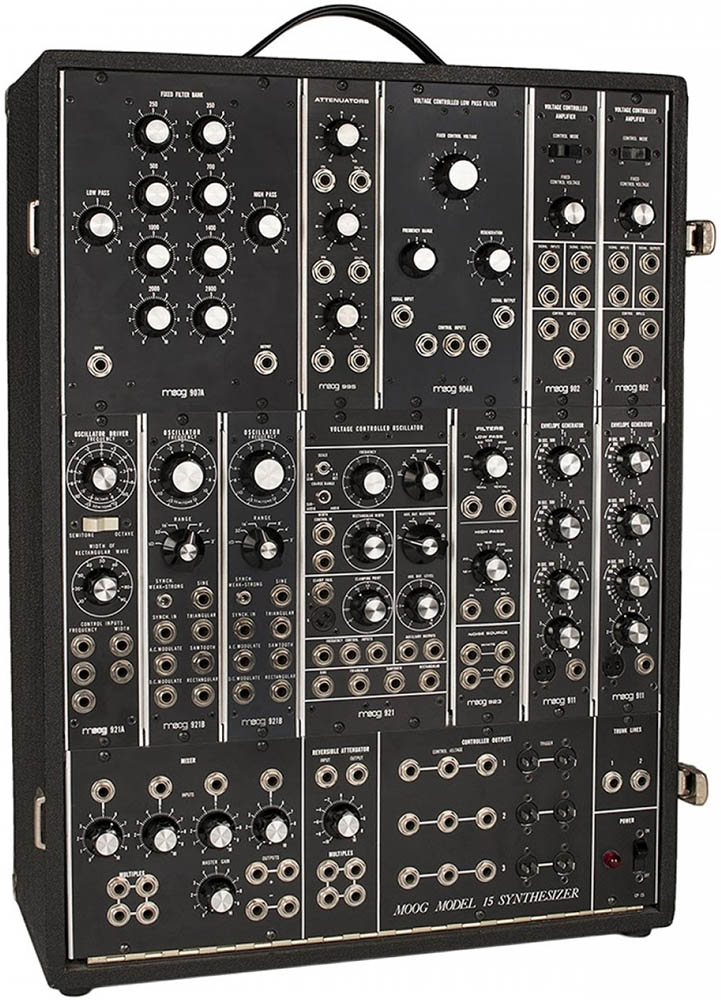

Аналоговый синтезатор Moog Model 15

Model 15 - винтажный модульный синтезатор от американской компании Moog, детально воссозданный по оригинальной документации 1973 года, разработанной Робертом Мугом лично.

В прочном, покрытом износостойким толексом деревянном кабинете с ручкой располагается 13 винтажных, собранных вручную на основе передовой компонентной базы модулей, открывающих бесчисленное количество комбинаций для поиска своего собственного, уникального звучания. Важно отметить, что это ограниченная серия, и всего будет выпущено 150 единиц данной модели.

Одним из основных модулей в системе является фирменный осциллятор 921 Voltage Controlled Oscillator, оснащенный ручкой Frequency, переключателем Range, тумблером Scale, тумблером Coarse Range (Sub-Audio/Audio), шестипозиционным переключателем формы волны Aux Out Waveform, ручкой Aux Out Level, регулятором Clamping Point и ручкой Rectangular Width. Кроме того, в данном модуле предусмотрен целый ряд разнообразных разъемов: четыре входа Frequency Control (3 х Jack 1/4"), два выхода Auxiliary (пара Jack 1/4"), один с положительной полярностью, а второй - с отрицательной), пара входов Width Control In (2 х Jack 1/4"), два разъема Clamp Trigger (Jack 1/4" и специальный 2-контактный разъем), а также четырьмя разъемами Jack 1/4" для разных форм волны (Sine, Triangle, Sawtooth и Rectangular).

Модуль 921-A располагает ручкой Frequency, переключателем Semitone/Octave, ручкой Width of Rectangular Waveform, тремя контрольными входами Jack 1/4" для Frequency и двумя контрольными входами Jack 1/4" для Range.

За контроллером следуют два осциллятора 921-B, каждый из которых оснащен ручкой Frequency, регулятором Range, четырьмя разъемами для разных типов волн (Sine, Sawtooth, Triangular и Rectangular), переключателем Sync (Weak/Strong) и разъемами Sync In (Jack 1/4"), A.C. Modulate (Jack 1/4"), D.C. Modulate (Jack 1/4").

Два модуля усилителя VCA 902 имеют по три контрольных входа Jack 1/4", по два сигнальных входа Jack 1/4", по паре сигнальных выходов Jack 1/4", по ручке уровня Fixed Control Voltage и по переключателю режимов работы (линейный и экспоненциальный).

Модуль фильтров и генератора шумов 923 (Random Noise/Filter) имеет Low-Pass фильтр с ручкой частоты, входом и выходом Jack 1/4", High-Pass фильтр с ручкой частоты, входом и выходом Jack 1/4", а также оснащен двумя разъемами Jack 1/4" для белого шума и 2 разъемами Jack 1/4" для розового шума.

Фирменный Low-Pass фильтр VCF 904A позволит в реальном времени менять звучание вашего сигнала, меняя его АЧХ. Здесь предусмотрена ручка частоты Fixed Volume Control, ручка Regeneration, являющаяся аналогом Resonance на современных моделях и переключатель  Frequency Range (1, 2, 3).

Модуль эквализации 907A (Fixed Filter Bank) предоставляет возможность усилить или ослабить любую из представленных на панели частот (250 Гц, 350 Гц, 500 Гц, 700 Гц, 1000 Гц, 1400 Гц, 2000 Гц, 2800 Гц) а также оснащен Low-Pass и High-Pass фильтрами.

Благодаря двум генераторам огибающей 911 T1-T2-E-T3 (ADSR в современном варианте) вы сможете придать своему тембру, например, эффект плавного нарастания громкости.

Также в Model 15 предусмотрен трехканальный модуль аттенюатора 995 с тремя ручками аттенюации, тремя входами Jack 1/4" и тремя выходами Jack 1/4".

Последним модулем синтезатора является консоль CP15, оборудованная 4-канальным микшером, аттенюатором, шестью 2-контактными разъемами Trigger, двумя линиями Trunk (Jack 1/4"), девятью разъемами Control Voltage (Jack 1/4"), ручкой Master Gain, четырьмя выходами Jack 1/4" (2 с положительной полярностью и 2 с отрицательной), кнопкой включения и двумя блоками Multiplies по 4 разъема Jack 1/4".

В комплекте с синтезатором вы получаете блок питания, десять 1-дюймовых кабелей с коннекторами Jack TS 1/4", восемь 2-дюймовых кабелей с коннекторами Jack TS 1/4", два 1-дюймовых кабель триггера, один 1.5-дюймовый кабель триггера и соединительный Y-кабель триггера.

Особенности:

• аналоговый модульный синтезатор;
• точно воссоздает винтажный синтезатор 1973 года;
• полностью изготовлен вручную;
• деревянный кабинет покрытый толексом;
• установленно 13 винтажных модулей;
• один фирменный VCO 921 с четырьмя формами волны;
• драйвер осциллятора 921-A;
• два осциллятора 921-B;
• два модуля усилителя VCA 902 с двумя режимами работы: линейный и экспоненциальный;
• модуль 923 с генератором шумов (белый, розовый) и HP/LP фильтрами;
• фирменный Low-Pass фильтр VCF 904A;
• модуль эквализации Fixed Filter Bank 907A: 250 / 350 / 500 / 700 / 1000 / 1400 / 2000 / 2800 Гц;
• два генератора огибающей ADSR 911;
• трехканальный аттенюатор 995;
• консоль CP15 с микшером и аттенюатором;
• 8-контактный разъем для контроллера;
• ряд кабелей и блок питания в комплекте;
• размеры: 45.72 х 63.5 х 24.13 см;
• вес: 22.7 кг.
