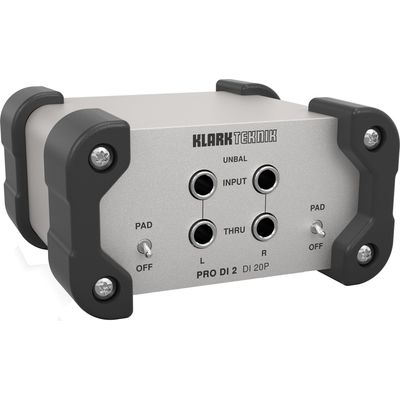

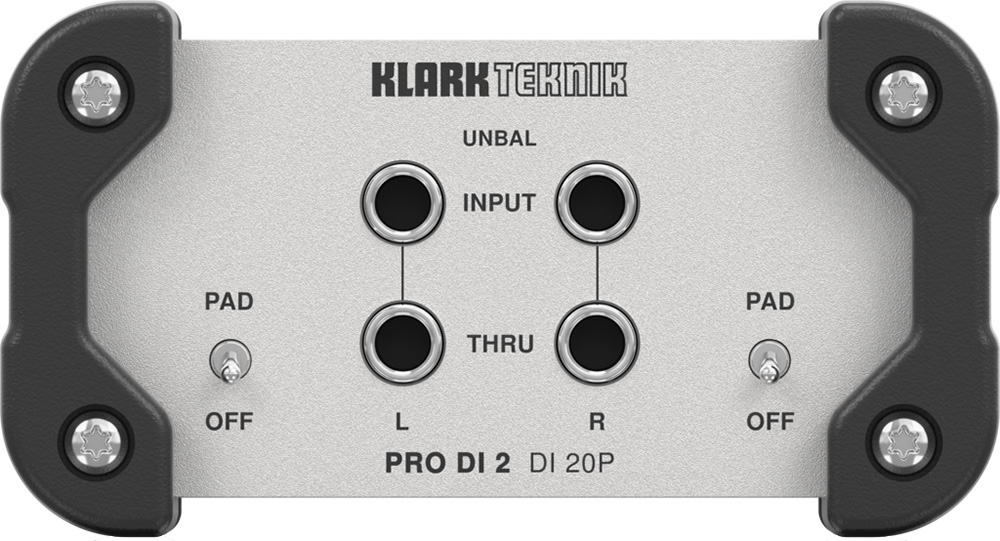

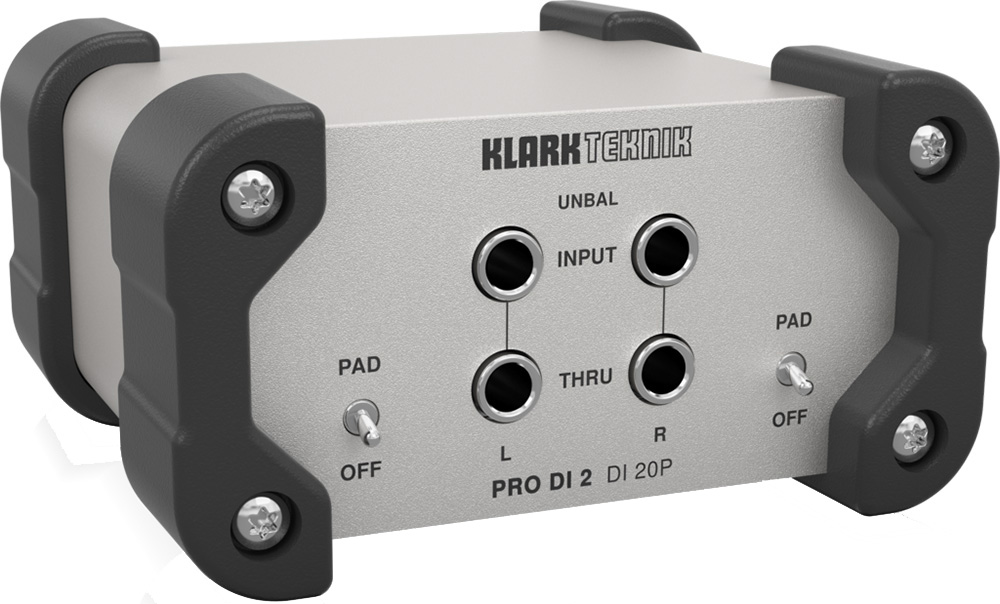

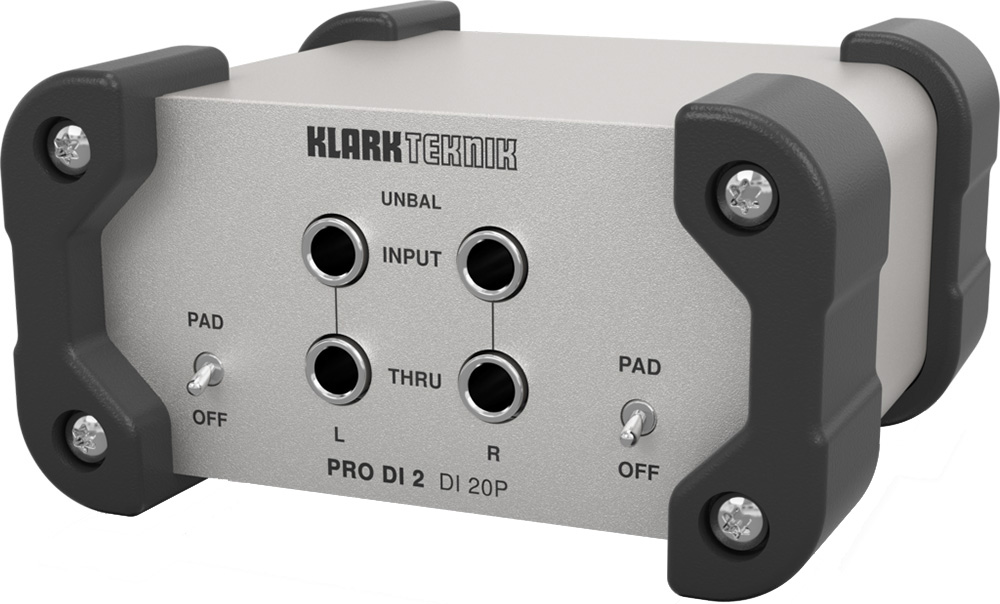

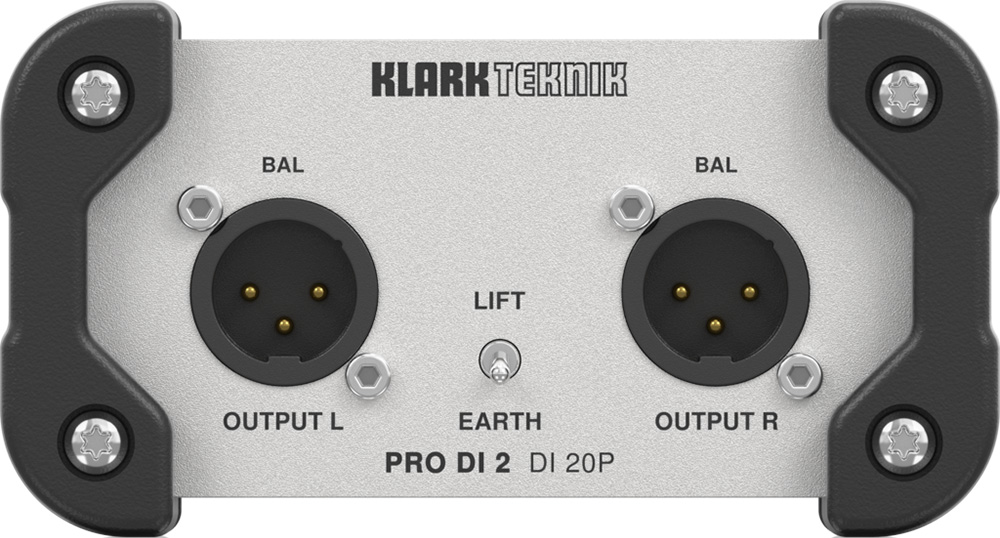

Директ-бокс Klark Teknik DI 20P

Реампинг давно стал стандартной практикой в современном производстве аудио: он позволяет заново пропускать уже записанный "чистый" гитарный или басовый сигнал через реальные усилители, педали и кабинеты, сохраняя при этом гибкость на этапе сведения. В центре этой технологии стоит реамп-бокс - устройство, которое часто ошибочно воспринимают как "директ-бокс наоборот". Однако DI и реамп-боксы решают разные задачи и работают с разными типами сигналов: DI преобразует высокоомный инструментальный сигнал в низкоомный микрофонный балансный для записи, а реамп-бокс, наоборот, понижает уровень линейного сигнала до уровня и импеданса, безопасных и корректных для гитарного усилителя. Эта статья подробно разбирает, что делает каждый тип устройства, чем они отличаются и почему прямой разворот DI-бокса не может заменить собой полноценный реамп-бокс. Директ-бокс: фундамент чистого и стабильного сигнала Директ-бокс, или DI-бокс (от английского Direct Injection), - это студийное и концертное устройство, предназначенное для согласования уровня и сопротивления (импеданса) между источником сигнала и входом звукового оборудования. Его основная задача - преобразовать высокоомный небалансный сигнал, который характерен для электрогитар, бас-гитар, клавишных и других инструментов, в низкоомный балансный сигнал. Благодаря этому инструмент можно безопасно и корректно подключать к микшерным пультам, аудиоинтерфейсам, рекордерам и сценическим системам, не теряя качество и не создавая лишних шумов даже при использовании длинных кабелей. Если рассматривать директ-бокс с технической точки зрения, становится понятным, почему его роль столь важна. Большинство музыкальных инструментов - в особенности гитары и бас-гитары с пассивными звукоснимателями - имеют высокое выходное сопротивление. Такой сигнал плохо переносит длинные кабели, легко улавливает электромагнитные помехи и теряет высокие частоты по мере увеличения длины линии. А профессиональные микрофонные входы микшерных консолей, наоборот, рассчитаны на низкоомный балансный сигнал, который устойчив к шумам и может передаваться на десятки метров без ощутимых потерь. DI-бокс выступает посредником между двумя несовместимыми стандартами, снижая импеданс до микрофонного уровня и формируя балансный симметричный выход, который можно послать на сцену или в студию через обычный XLR-кабель. Помимо преобразования импеданса, DI-бокс решает еще одну важную задачу - защиту оборудования. Неправильное подключение инструментов напрямую в чувствительные линейные или микрофонные входы может привести к перегрузке трактов или появлению искажений. Качественный DI-бокс снижает уровень сигнала до безопасного диапазона и предотвращает возможные проблемы. Многие модели оснащаются переключателями аттенюации, позволяющими работать даже с очень громкими источниками, такими как активные бас-гитары или выходы музыкальных рабочих станций. Это делает DI-бокс универсальным инструментом для любой конфигурации. Еще одна характерная функция директ-бокса - гальваническая развязка. Путем использования трансформаторной схемы или электронных изоляторов DI-бокс может разорвать нежелательные "земляные петли", которые становятся причиной гудения в сетях питания и звуковых системах. В условиях сцены или студии, где большое количество оборудования подключено к разным источникам питания, такие петли возникают регулярно. Использование Ground-Lift, который есть на большинстве DI-боксов, помогает мгновенно устранить гул без необходимости перекоммутировать всю систему. Именно поэтому DI-боксы часто являются обязательным элементом живого звука. Нельзя не отметить и роль DI-боксов в студийной записи. Часто инженеры используют DI-выход гитары или баса для получения параллельного "чистого" сигнала, который можно обработать программно или отправить через реамп-бокс обратно в усилитель. Такой подход обеспечивает большую гибкость, позволяя менять характер звучания уже после того, как партия записана. В сочетании с внешними предусилителями и АЦП DI-бокс становится важным компонентом качественного и контролируемого рабочего процесса, устраняя лишние шумы и стабилизируя вибрации сигнала. Современные DI-боксы выпускаются в двух основных вариантах - пассивные и активные. Пассивные модели используют трансформатор и подходят для работы с мощными источниками или для сценических ситуаций, где надежность и простота особенно важны. Активные DI-боксы содержат электронные схемы и обеспечивают более высокую точность и расширенный частотный диапазон, что делает их предпочтительными для студийной среды или работы с пассивными инструментами. Независимо от типа, принцип остается одним и тем же: DI-бокс делает сигнал более чистым, стабильным и совместимым с профессиональными входами. Таким образом, директ-бокс - это незаменимый инструмент в любой звуковой системе. Он обеспечивает корректное согласование уровня и импеданса, снижает шумы, устраняет проблемы с заземлением, защищает оборудование от перегрузки и делает работу со звуком более предсказуемой как в студии, так и на сцене. Его роль настолько фундаментальна, что почти каждая концертная или студийная установка включает DI-бокс по умолчанию, независимо от жанра и типа используемого оборудования. Это одно из тех устройств, значимость которых становится очевидной только тогда, когда оно отсутствует: шумы, потери сигналов и некорректные частотные характеристики сразу дают о себе знать. Именно поэтому DI-бокс остается неотъемлемой частью профессиональной аранжировки звука и одной из ключевых опор современного аудиопроизводства. Что такое реамп-бокс и почему он необходим для правильного реампинга Разобравшись с директ-боксами, можно приступать к рассмотрению основной темы статьи. Реамп-бокс - это специализированное устройство, предназначенное для преобразования линейного сигнала студийного уровня в сигнал, корректный по уровню и сопротивлению для входа гитарного / басового усилителя и прочего гитарного обрудования. На практике реамп-бокс используется в процессе, называемом реампингом: когда уже записанный "чистый" DI-сигнал, записанный в студии, пропускается через гитарный усилитель, педали или любые внешние устройства, чтобы получить нужный характер звучания. Это позволяет записывать партии в удобных условиях, а затем подбирать звук усилителя или педалборда задним числом, не ограничиваясь раз и навсегда выбранными настройками во время сессии. Чтобы понять, почему реамп-бокс необходим, важно различать два ключевых параметра - уровень сигнала и его сопротивление. Линейный выход звуковой карты или процессора выдает достаточно мощный, низкоомный сигнал, рассчитанный на работу с профессиональными входами и практически не восприимчивый к внешнему шуму. Вход гитарного усилителя, напротив, ожидает слабый, высокоомный и чувствительный инструментальный сигнал, подобный тому, что формируют пассивные звукосниматели электрогитары. Если подать на гитарный усилитель линейный сигнал напрямую, даже с пониженным уровнем громкости, звук получится слишком жестким, избыточно ярким, неестественно перегруженным и лишенным ряда нюансов, которые гитарный тракт раскрывает только при правильной нагрузке. Реамп-бокс решает эту проблему, преобразуя линейный сигнал в корректный инструментальный, обеспечивая правильный уровень, частотный баланс и сопротивление, максимально приближенные к оригинальному сигналу, поступающему от гитары. Как и в случае с DI-боксами, важной задачей реамп-бокса является гальваническая развязка. При подключении студийного оборудования к гитарным усилителям весьма часто возникают земляные петли, проявляющиеся в виде ощутимого фона или гудения. Реамп-боксы, как правило, используют трансформаторные схемы, позволяющие разорвать нежелательные цепи заземления, благодаря чему шумы существенно снижаются, а звук становится чище. Эта функция особенно критична при работе с высокими уровнями перегруза, поскольку гитарные усилители обостряют любые шумовые проблемы - от электромагнитных наводок до фоновых "земляных"» щелчков. Существует распространенный миф, что для реампинга достаточно "развернуть" пассивный DI-бокс, используя его выход в качестве входа, а вход - в качестве выхода. Формально это действительно возможно, поскольку трансформатор DI-бокса может работать в обе стороны. На практике такой подход редко дает приемлемый результат. Сигнал при обратном использовании DI-бокса хуже соответствует по уровню и сопротивлению инструментальному стандарту, что приводит к заметным искажениям частотного баланса, падению динамики и заметному повышению шума. Кроме того, большинство DI-боксов имеют путь согласования, который оптимизирован для преобразования высокоомного сигнала в низкоомный, а не наоборот. При попытке работать в обратном направлении трансформатор начинает создавать слышимые шумы и теряет "прозрачность". На перегруженных усилителях эта проблема проявляется особенно ярко: шумы множатся, фон усиливается, а характер атаки становится приглушенным или неестественным. По этой причине использовать DI-бокс наоборот - технически возможное, но чаще всего нежелательное решение. Реамп-бокс же изначально разработан так, чтобы корректно согласовывать именно линейный выход студийной системы с гитарным входом. Он понижает уровень сигнала до инструментального, повышает сопротивление и обеспечивает правильную частотную реакцию. Благодаря этому усилитель или педали воспринимают сигнал так, будто перед ними находится настоящая гитара. Это критически важно, поскольку гитарный тракт (особенно аналоговый) очень чувствителен к нюансам напряжения и сопротивления. Правильный реампинг позволяет не просто воспроизвести чистую линию через усилитель, а получить звук, полностью соответствующий тому, как он был бы записан при игре "вживую". Современные реамп-боксы могут включать дополнительные функции, такие как тонкая регулировка выходного уровня, переключатели заземления, переключение фазы или высокоточные трансформаторы с расширенным диапазоном. Однако их основная концепция остается неизменной: адаптировать сигнал студийного уровня для корректного и естественного взаимодействия с гитарным оборудованием. Это делает реамп-бокс одним из наиболее важных инструментов в арсенале звукорежиссёра, занимающегося записью гитар и баса. Благодаря ему процесс реампинга становится предсказуемым, гибким и профессиональным, без лишних шумов и без потери музыкальной выразительности. Реамп-бокс - это не просто "развернутый" директ-бокс, а специализированное устройство, которое корректно согласует уровни и сопротивление, устраняет гудение за счет гальванической развязки и обеспечивает безопасную передачу линейного сигнала в чувствительный гитарный вход. DI-бокс не может в полной мере выполнять эти функции в обратном направлении: его схемотехника рассчитана на совершенно иной режим работы, и попытка использовать его "задом наперед" может привести к некорректному тону и немалым шумам. Правильное понимание различий между DI и реамп-боксами помогает выстроить грамотный студийный рабочий процесс и получить ровно тот звук, который задумывался на этапе записи. Если вы хотите подобрать подходящее устройство для своих задач, специалисты musicmarket с удовольствием помогут разобраться в моделях и особенностях реампинга. Савелий Юрченко Савелий - музыкант, обладающий десятилетним стажем работы с аудио и еще большим опытом игры на музыкальных инструментах. Является большим поклонником самого разнообразного студийного оборудования и фанатеет от гитарных обработок. Не упускает возможность лишний раз напомнить потерявшему бдительность собеседнику разницу между оптическим компрессором и компрессором со схемой на полевых транзисторах.Автор блога musicmarket.by с 2020 года.
