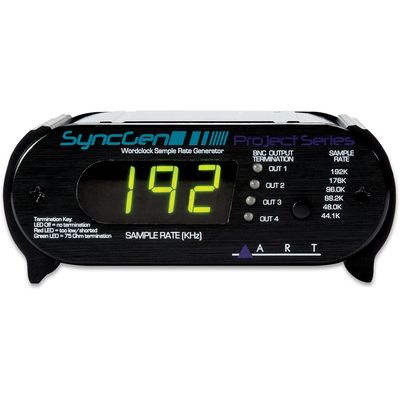

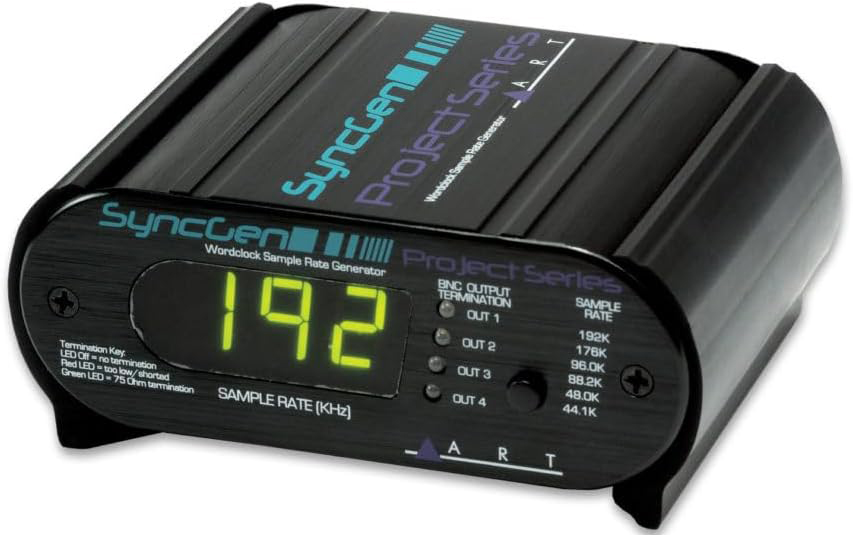

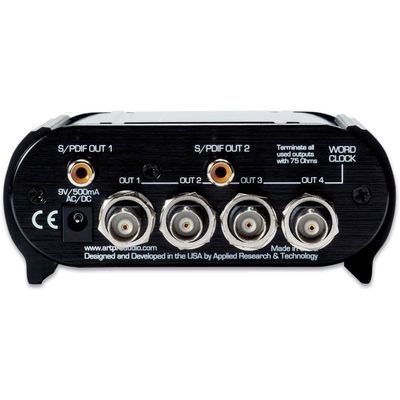

Генератор синхросигнала ART SyncGen

В профессиональной студийной среде понятие Word Clock - один из ключевых технических терминов, без которого невозможно обеспечить стабильную и согласованную работу цифрового оборудования. Word Clock представляет собой систему синхронизации, определяющую, с какой частотой устройства оцифровывают и обрабатывают аудиосигнал. Она возникла вместе с развитием цифровой записи в 1980-х годах и стала стандартом для студий, где используются интерфейсы, конвертеры, микшеры и рекордеры, работающие в одном цифровом пространстве. В этой статье мы подробно разберем, что такое Word Clock, как появилась эта технология и почему ее корректная настройка критически важна для высококачественной и бесперебойной работы современной студии. Что такое Word Clock: фундамент цифровой синхронизации В цифровой аудиотехнике существует понятие, без которого невозможна согласованная работа ни одной современной студийной системы, - это, как вы уже поняли, Word Clock. Под этим термином понимается тактовая синхронизация, задающая точное время выборки и частоту, с которой цифровые устройства преобразуют аналоговый сигнал в цифровой и обратно. Любой аудиоинтерфейс, конвертер, цифровой микшер, рекордер или многоканальная система передачи данных опирается в своей работе на строгое следование частоте дискретизации. Word Clock выступает в роли эталонного "метронома", который сообщает устройствам, когда именно следует выполнять выборку сигнала или генерировать очередное цифровое "слово" (Word) - отсюда и название. Если рассматривать Word Clock с инженерной точки зрения, его задача состоит в том, чтобы обеспечить одинаковый временной базис для всех участников цифровой цепочки. Когда в системе задействовано одно устройство, например простой интерфейс, роль часов выполняет внутренний генератор. Но как только появляется необходимость соединить несколько цифровых приборов, возникает проблема синхронизации: каждый генератор имеет свои микроскопические колебания частоты и фазы. Эти колебания приводят к явлению, известному как джиттер - случайному смещению выборок во времени. Джиттер может вызывать потерю детализации, смазывание атаки, искажения высоких частот, ухудшение стереопанорамы и общее снижение "прозрачности" звука. Чтобы избежать подобных проблем, студийное оборудование должно ориентироваться на единый источник тактовой частоты - внешний или внутренний мастер-клок. Word Clock передается в виде цифрового сигнала (простой квадратной волны) с фиксированной частотой, обычно соответствующей частоте дискретизации. Однако существуют варианты, где Clock может передаваться и в виде множителя, обеспечивая синхронизацию даже при повышенных или пониженных частотах. Основная идея остается неизменной: все оборудование должно работать в одном временном пространстве, следуя одному "пульсу", иначе цифровая система будет воспринимать несогласованные потоки как ошибочные данные. Использование Word Clock позволяет достигать высокой стабильности работы многоканальных систем и предотвращать появление щелчков, выпадений и артефактов, которые возникают при неправильной синхронизации. История появления Word Clock и его эволюция Первые цифровые аудиосистемы появились в 1970-х годах, и их основной проблемой было отсутствие единых стандартов синхронизации. Каждый производитель использовал собственные методы, что делало совместную работу устройств практически невозможной. Ранние цифровые рекордеры имели встроенные генераторы, и любые несоответствия между ними приводили к рассогласованию потоков. С ростом числа дорожек и многоканальных систем стало очевидно, что цифровое оборудование требует стандартизированного механизма тактирования. В конце 1970-х и начале 1980-х годов компании, занимавшиеся профессиональным цифровым аудиооборудованием, начали внедрять внешние контрольные сигналы, которые позволяли задавать единый ритм для всех устройств в системе. Постепенно появилось понятие Word Clock как универсального формата синхронизации, привязанного к частоте дискретизации. К середине 1980-х эта технология стала нормой для студий с цифровыми многодорожечными рекордерами, первыми цифровыми микшерами и внешними ЦАП/АЦП. С развитием форматов передачи данных, таких как AES/EBU, S/PDIF и ADAT, Word Clock приобрел новые свойства. Некоторые протоколы начали включать встроенный "клок" в поток данных, что позволяло устройствам синхронизироваться автоматически. Но практика показала, что внешняя синхронизация зачастую обеспечивает более высокую стабильность и меньший уровень джиттера. Поэтому Word Clock продолжал оставаться важной частью профессиональных систем, особенно когда речь шла о многоканальных интерфейсах и конвертерах высокого класса. В 1990–2000-е годы индустрия столкнулась с новой задачей: цифровые системы стали использовать все более сложные маршруты и форматы передачи аудио. Появились сетевые технологии вроде Dante и Ravenna. Несмотря на то что они используют собственные протоколы синхронизации, такие как PTP, концепция точного распределенного временного стандарта остается прямым наследием Word Clock. Современные "мастер-клоки" способны не только генерировать тактовый сигнал с минимальным джиттером, но и действовать как центральный элемент всей студии, обеспечивая синхронизацию по нескольким протоколам одновременно. Эволюция Word Clock можно описать как путь от простого генератора импульсов до высокоточного эталонного источника времени, способного объединять десятки и сотни устройств в одну цифровую экосистему. Хотя современные алгоритмы иногда позволяют обходиться без внешнего мастер-клока, классическая система Word Clock остается стандартом в профессиональной среде, где стабильность и предсказуемость имеют решающее значение. Применение Word Clock в современном оборудовании Современные студии, независимо от размера, используют Word Clock в самых разных задачах. В небольших домашних сетапах синхронизация часто работает автоматически: аудиоинтерфейс и конвертеры согласуют частоты через встроенный клок в протоколах S/PDIF или ADAT. Но когда речь идет о сложном оборудовании, студиях звукозаписи, постпродакшена, трансляционных комплексах или концертных системах, роль внешнего "мастер-клока" становится критически важной. В профессиональных конфигурациях Word Clock служит центральным связующим элементом между несколькими многоканальными конвертерами, цифровыми микшерами, рекордерами, интерфейсами расширения и DSP-процессорами. Один мастер-клок диктует всем устройствам общую частоту дискретизации, обеспечивая одинаковое время выборки. Это важно не только для устранения джиттера, но и для правильной работы систем, где задержка должна быть строго предсказуемой. Например, в студиях с большим количеством внешних аналоговых приборов и цифровых маршрутов синхронизация напрямую влияет на фазовое согласование каналов, точность стереокартины и корректность работы динамических процессоров, основанных на временных характеристиках. Современные мастерклоки оснащаются высокоточными генераторами, использующими кварцевые резонаторы, термостабилизацию и продвинутые схемы фильтрации фазовых шумов. Благодаря этому они могут обеспечивать предельно низкий уровень джиттера, который напрямую влияет на качество преобразования АЦП и ЦАП. Многие устройства поддерживают несколько независимых выходов Word Clock, позволяя строить масштабируемые системы, в которых десятки приборов получают сигнал синхронизации без использования активных разветвителей. Как мы уже отмечали, даже в эпоху сетевых протоколов передачи звука необходимость в Word Clock не исчезла. Технологии вроде Dante или AES67 используют протокол PTP для временной синхронизации, но в некоторых случаях внешние "мастер-клоки" подключаются специально, чтобы повысить точность или обеспечить совместимость с традиционным оборудованием. В студийной практике Word Clock также применяется для согласования нескольких компьютерных систем, использующих цифровые интерфейсы. Например, при работе над крупными оркестровыми проектами часто используется несколько рабочих станций, каждая из которых управляет своей частью обработки или виртуальными инструментами. Чтобы избежать временных смещений и несовместимости потоков, системы синхронизируются с единой частотой дискретизации через внешний клок. Современное оборудование делает работу с Word Clock максимально простой: многие устройства автоматически определяют частоту поступающего сигнала, используют защитные алгоритмы для восстановления синхронизации и могут переключаться между внутренними и внешними генераторами без необходимости перезагрузки системы. Тем не менее в профессиональной среде настройка тактирования всегда остается важным этапом, напрямую влияющим на стабильность всей системы. Правильно выстроенная цепочка Word Clock гарантирует чистоту звука, отсутствие ошибок и корректность работы всех цифровых инструментов в составе студии. Word Clock - это фундамент цифровой синхронизации, обеспечивающий согласованность, отсутствие джиттера и корректный обмен данными между устройствами. История этой технологии показывает, как стремительное развитие цифровой записи потребовало появления единого стандарта тактирования, а современная практика доказывает, что без правильной настройки Word Clock невозможно раскрыть потенциал многоканальных конвертеров, интерфейсов и студийных систем в целом. Понимание принципов работы Word Clock и умение применять их на практике помогает избежать множества скрытых проблем и добиться максимально прозрачного, стабильного звука в любой студийной конфигурации. А если вы хотите подробнее разобраться в выборе цифрового оборудования под конкретные задачи вашей студии, специалисты musicmarket всегда готовы помочь и ответить на ваши вопросы. Савелий Юрченко Савелий - музыкант, обладающий десятилетним стажем работы с аудио и еще большим опытом игры на музыкальных инструментах. Является большим поклонником самого разнообразного студийного оборудования и фанатеет от гитарных обработок. Не упускает возможность лишний раз напомнить потерявшему бдительность собеседнику разницу между оптическим компрессором и компрессором со схемой на полевых транзисторах.Автор блога musicmarket.by с 2020 года.
