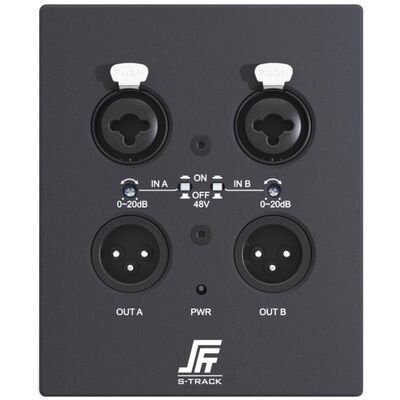

Интерфейсный модуль S-Track Dpanel

Dpanel - профессиональный интерфейсный модуль 2х2 от фирмы S-Track, предназначенный для бесшовного соединения аналогового аудиооборудования с современными цифровыми сетями Dante.

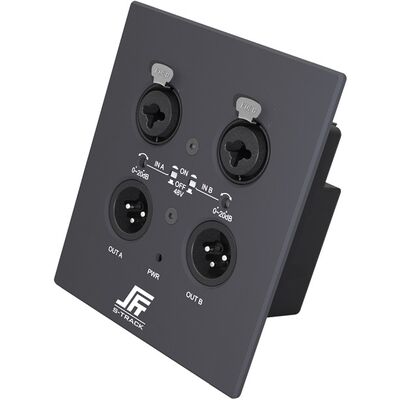

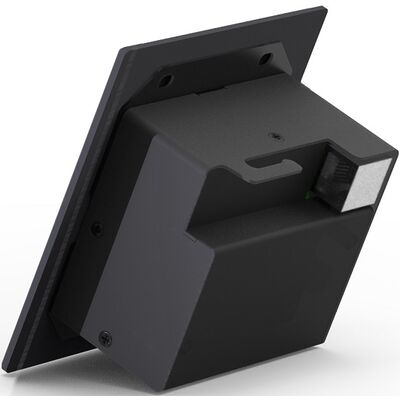

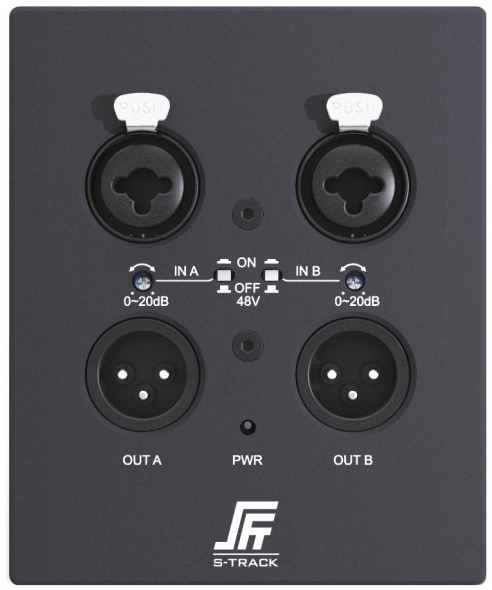

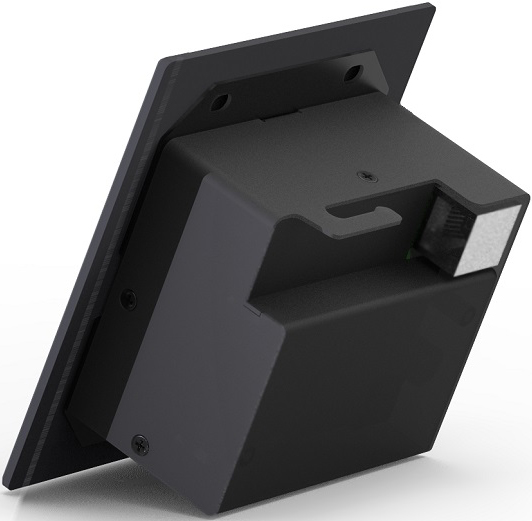

Устройство выполнено в компактном настенном корпусе размером 87×97×46 мм и обеспечивает двунаправленное преобразование сигналов между аналоговыми и цифровыми сетями. Модуль оснащен двумя комбинированными входами XLR-Jack TRS 1/4", поддерживающими подключение как микрофонных, так и линейных источников сигнала. Каждый входной канал оборудован переключателем фантомного питания +48V и регулировкой усиления с диапазоном 0-20 дБ, что позволяет оптимально согласовывать уровни различных источников сигнала. Выходные аналоговые интерфейсы выполнены на стандартных разъемах XLR, обеспечивающих балансное подключение к профессиональному оборудованию.

Цифровая часть модуля реализована на базе технологии Dante и предоставляет 2 канала ввода и 2 канала вывода аудиопотоков через стандартный сетевой интерфейс RJ45. Устройство поддерживает передачу аудио с частотой дискретизации 48 кГц, сохраняя полный частотный диапазон 20 Гц - 20 кГц (±0.5 дБ) и обеспечивая коэффициент гармонических искажений не более 0.005%.

Питание модуля осуществляется по технологии Power over Ethernet (PoE) в соответствии со стандартами 802.3af/at, что позволяет использовать единый кабель CAT5e/6 и выше как для передачи данных, так и для электропитания. Это решение исключает необходимость в дополнительных блоках питания и значительно упрощает инсталляцию системы.

Модуль демонстрирует выдающиеся технические характеристики: динамический диапазон составляет 114 дБ при аналого-цифровом преобразовании и 120 дБ при цифро-аналоговом, уровень собственных шумов не превышает -90 дБ, а задержка обработки сигнала составляет всего 3 мс. Устройство сохраняет стабильную работу в широком диапазоне температур от -10 до +50°C.

Особенности:

• 2 комбинированных аналоговых входа XLR-Jack TRS 1/4" с фантомным питанием +48V;
• 2 аналоговых выхода XLR;
• 2 канала Dante вход/выход через интерфейс RJ45;
• регулировка усиления входного сигнала 0-20 дБ;
• частота дискретизации 48 кГц;
• частотный диапазон 20 Гц - 20 кГц (±0.5 дБ);
• коэффициент гармонических искажений ≤0.005%;
• динамический диапазон: 114 дБ (АЦП), 120 дБ (ЦАП);
• входное сопротивление 20 кОм (балансное);
• выходное сопротивление 100 Ом (балансное);
• максимальный входной/выходной уровень: 18 дБу;
• уровень собственных шумов -90 дБ;
• задержка обработки сигнала ≤3 мс;
• питание по PoE (802.3af/at);
• рабочий температурный диапазон -10...+50°C;
• габариты 87×97×46 мм;
• индикация состояния на передней панели.
