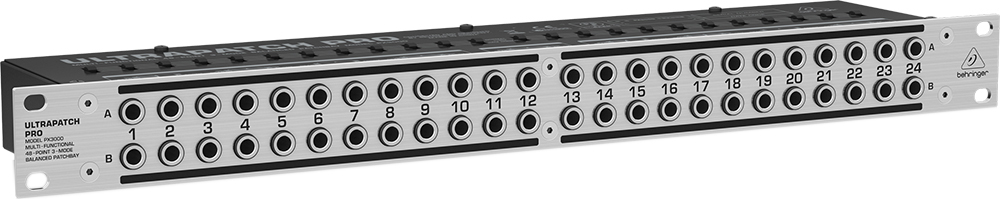

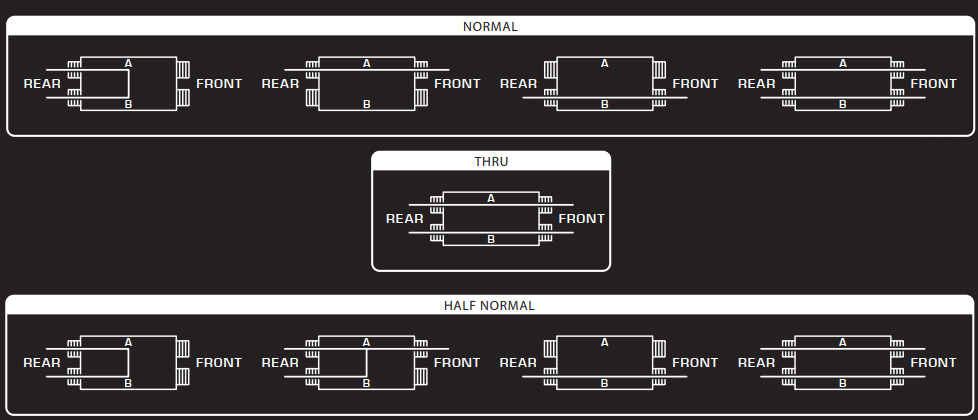

Коммутационная панель Behringer PX3000

Патч-панели без сомнения являются одними из самых недооцененных, но при этом фундаментальных элементов студийной инфраструктуры. Их редко обсуждают так же активно, как микрофоны, предусилители или компрессоры, однако именно патч-панель во многом определяет удобство, гибкость и надежность работы со студийным оборудованием. По своей сути патч-панель - это централизованная точка коммутации, которая позволяет быстро и безопасно перенаправлять аудиосигналы между источниками, обработкой и записывающими устройствами без постоянного перекоммутирования панелей самих приборов. Исторически патч-панели пришли в звукозапись из телекоммуникаций и вещательных студий, где уже давно было очевидно: чем сложнее система, тем важнее порядок и логика в ее соединениях. В этой статье мы разберем, что такое патч-панели, как они появились, какие задачи решают в студии и почему без них невозможно представить профессиональную и масштабируемую рабочую среду. Пример использования патч-панели: История патч-панелей и их появление в звукозаписи Аудио патч-панель кажется простой вещью - ряд разъемов на передней панели рэковой стойки. Но за этой простотой стоит длинная история: патч-панели появились задолго до звукозаписи и выросли из практики, которая требовала в буквальном смысле "перекладывать провода", чтобы управлять сложными сетями сигналов. Самый ранний и прямой предок студийной патч-панели - телефонные коммутаторы конца XIX и начала XX века. Тогда связь строилась на ручной коммутации: оператор соединял абонентов шнурами с штекерами, вставляя их в гнезда на панели. Важно, что уже тогда сформировались базовые принципы, которые потом перейдут в аудио: централизованная точка соединений, стандартизированные разъемы, быстрый доступ к маршрутизации и возможность менять схему "на лету", не перекладывая магистральные кабели по всей системе. Когда радио стало массовым, а вещательные студии - технически сложными, идеология патч-панелей пришлась как нельзя кстати. В радиодомах и на больших студийных комплексах середины XX века постоянно менялись цепочки: микрофонные линии, внешние предусилители, лимитеры, эквалайзеры, линии в эфир, линии на запись, резервные тракты. Оставлять все подключения в трудной доступности было, мягко говоря, неудобно и опасно: дорогое оборудование быстро изнашивалось от постоянных переподключений, а ошибки коммутации стоили срывов эфира. Поэтому в стойках появлялись коммутационные поля - по сути патч-панели, где задняя часть была стационарной (вся студия "прошита" кабелями), а передняя служила рабочим интерфейсом для инженера. Параллельно развивалась и музыкальная звукозапись. В эпоху магнитофонов, а затем больших консолей и многоканальной записи патч-панели стали почти обязательным элементом крупных студий. Причина проста: количество трактов росло быстрее, чем возможности человека держать в голове "что куда воткнуто". Патч-панель превращала студию в понятную карту: входы микрофонных предусилителей, разъемы insert, выходы каналов, входы и выходы компрессоров и эквалайзеров, возвраты эффектов, линии на магнитофон - все это выводилось на единую переднюю панель. Менять порядок приборов можно было за секунды, сравнивать варианты обработки - мгновенно, а самое ценное: можно было быстро вернуться к базовой "нормальной" схеме, если сессия требовала стабильности. Важнейшим шагом в истории аудио патч-панелей стало появление нормализации - идеи, что часть соединений должна быть "по умолчанию" замкнута внутри панели. Это было революционно для студийной практики: панель становилась не просто набором разъемов, а инструментом управления логикой тракта. Стандартный маршрут мог существовать постоянно (например, выход предусилителя идет на вход конвертера), а патч-шнур временно менял схему: вставили кабель - разорвали путь или сняли ответвление, убрали - все вернулось "как было". Так студии получили одновременно и порядок, и гибкость. Отдельная глава - эволюция разъемов. В британской и американской студийной традиции долгое время доминировали "большие" разъемы Jack 1/4" (часто в медиасреде их называют Longframe), потому что они были привычны вещательному миру и надежно работали в условиях постоянной коммутации. Но с ростом плотности оборудования стало нужно больше точек на одном юните стойки, и тогда огромную популярность получили патч-панели с разъемами TT (Bantam). Тот же принцип, но разъем меньше и рассчитан на профессиональный режим эксплуатации. В больших студиях TT стал почти синонимом "взрослой" коммутации: на одной панели помещалось больше каналов, патч-шнуры становились легче и удобнее, а сама студия - компактнее и аккуратнее. 1980–1990-е годы принесли цифровую революцию, но патч-панели не исчезли - они изменились (а нередко остались прежними). В студии добавились цифровые устройства, интерфейсы, синхронизация, внешние конвертеры, позже - гибридные сетапы с DAW. Парадоксально, но чем "цифровее" становилась студия, тем важнее оказывалась физическая коммутация на границе аналогового мира: микрофоны, предусилители, компрессоры, эквалайзеры, гитарные цепи, мониторинг, раздача на наушники. Патч-панель стала мостом между аппаратной частью и компьютером, позволяя быстро перестраивать фронт-энд записи и аналоговую обработку при сведении. В 2000-е и 2010-е в студиях распространились многоканальные и "пучковые" стандарты разводки вроде DB25, когда за одним разъемом скрывается сразу несколько каналов входов или выходов. Это изменило монтаж обратной стороны: стало проще аккуратно разводить большие системы без сотен отдельных штекеров. Появились патч-панели, где задняя коммутация выполнена не только на отдельных гнездах, но и на DB25 или клеммных блоках - удобство для инсталляций выросло, а время на сборку больших студий заметно сократилось. Сегодня аудио патч-панели существуют в нескольких мирах одновременно. В крупных коммерческих студиях по-прежнему ценят TT-матрицы за плотность и надежность. В домашних и проектных студиях популярны TRS-панели 1/4" как наиболее универсальный и доступный вариант. А в постпродакшене и вещательных комплексах патч-панели часто соседствуют с цифровой маршрутизацией и аудиосетями: часть сигналов коммутируется программно, но физическое "поле" остается точкой контроля и резервом, когда нужно быстро диагностировать тракт или подключить внешнее устройство без перепрошивки всей системы. Главное, что патч-панели сохранили свою роль: они делают студию простой в работе. В любой эпохе - от ламповых лимитеров до сетевых протоколов - остается необходимость быстро, безопасно и понятно соединять устройства между собой. Именно поэтому патч-панель пережила смену форматов записи, революцию цифрового аудио и рост студийной сложности: она не про моду, а про фундаментальную инженерию рабочего процесса. Особенности патч-панелей и их место в студийной экосистеме С технической точки зрения патч-панель - это, чаще всего, пассивное устройство, не влияющее на сигнал само по себе. Ее задача - обеспечить удобную, логичную и безопасную маршрутизацию аудиосигналов. Все подключения оборудования фиксируются на задней стороне панели, а вся работа инженера происходит на передней, с помощью коротких патч-кабелей. Это существенно снижает износ разъемов на дорогих приборах и минимизирует риск случайных ошибок. Ключевым понятием при работе с патч-панелями является уже упомянутая выше по тексту нормализация. В студийной практике чаще всего используются полностью нормализованные или полунормализованные схемы. В первом случае сигнал автоматически проходит по заданному маршруту до тех пор, пока в панель не вставлен патч-кабель, разрывающий соединение. Во втором - сигнал дублируется, позволяя снимать его копию без прерывания основной цепи. Именно благодаря нормализации патч-панель становится не просто "разветвителем", а своеобразным интеллектуальным центром коммутации, где базовые тракты работают автоматически, а любые отклонения реализуются за секунды. В реальной студии патч-панель обычно становится связующим звеном между микрофонными предусилителями, динамической и эквализационной обработкой, аудиоинтерфейсами и мониторингом. Она позволяет быстро менять порядок приборов, подключать разные цепи обработки, тестировать альтернативные маршруты и возвращаться к исходной конфигурации без перекоммутации задних панелей. Особенно это важно в коммерческих студиях, где время сессии стоит дорого, а инженер должен работать максимально быстро и безошибочно. Даже в небольших студиях патч-панель остается актуальной. Наличие нескольких внешних предусилителей, компрессоров или эффектов уже делает ручное переподключение неудобным. Патч-панель в этом случае помогает поддерживать порядок, уменьшает количество кабелей на рабочем месте и делает студию более масштабируемой: при добавлении нового прибора не нужно перестраивать всю систему. На что обратить внимание при выборе Современный рынок предлагает широкий выбор патч-панелей - от доступных моделей для небольших студий до профессиональных решений для крупных комплексов. Среди производителей, которые давно зарекомендовали себя в этой области, часто упоминаются Neutrik, Samson, Behringer и ART. Их панели иногда отличаются типами разъемов, схемами нормализации и качеством контактных групп, но общий принцип работы остается одинаковым. При выборе патч-панели в первую очередь стоит обратить внимание на формат разъемов. В студийной среде распространены панели с Jack TRS 1/4", так как они универсальны и подходят для линейных и балансных соединений. В более крупных студиях встречаются TT/Bantam-панели, которые занимают меньше места и рассчитаны на высокую плотность коммутации, но требуют специальных кабелей с соответствующими разъемами. Для микрофонных линий иногда используют патч-панели на коннекторах XLR, хотя чаще микрофоны подключаются напрямую к предусилителям. Не менее важен вопрос нормализации. Возможность переключения между полунормализованным и ненормализованным режимом значительно повышает гибкость системы. Некоторые модели позволяют менять схему без пайки, с помощью внутренних переключателей или плат, что особенно удобно при модернизации студии. Также стоит учитывать качество механики: надежные разъемы, четкая фиксация патч-кабелей и прочный корпус напрямую влияют на срок службы панели. Наконец, важную роль играет планирование. Патч-панель не выбирается в отрыве от студии - она должна соответствовать количеству оборудования, типу трактов и предполагаемому росту системы. Грамотно спроектированная коммутация позволяет не только упростить текущую работу, но и безболезненно добавлять новые приборы в будущем. Именно поэтому в профессиональной среде патч-панель рассматривается не как аксессуар, а как стратегический элемент студийной инфраструктуры. Патч-панель - это не просто набор разъемов, а архитектурный элемент студии, напрямую влияющий на скорость работы, безопасность оборудования и творческую свободу. Она позволяет выстроить логичную, повторяемую и удобную систему коммутации, в которой любой прибор может быть мгновенно включен в тракт без риска для кабелей, разъёмов и самих устройств. История патч-панелей показывает, что по мере усложнения студийных сетапов потребность в централизованном управлении сигналами только возрастает, а современная практика подтверждает их актуальность даже в эпоху цифровых интерфейсов и программной маршрутизации. Грамотно спроектированная патч-панель экономит время, снижает вероятность ошибок и делает студию по-настоящему профессиональной - не по количеству оборудования, а по тому, насколько эффективно и продуманно оно используется. Савелий Юрченко Савелий - музыкант, обладающий десятилетним стажем работы с аудио и еще большим опытом игры на музыкальных инструментах. Является большим поклонником самого разнообразного студийного оборудования и фанатеет от гитарных обработок. Не упускает возможность лишний раз напомнить потерявшему бдительность собеседнику разницу между оптическим компрессором и компрессором со схемой на полевых транзисторах.Автор блога musicmarket.by с 2020 года.
