Модуль электронной ударной установки Yamaha DTXP3

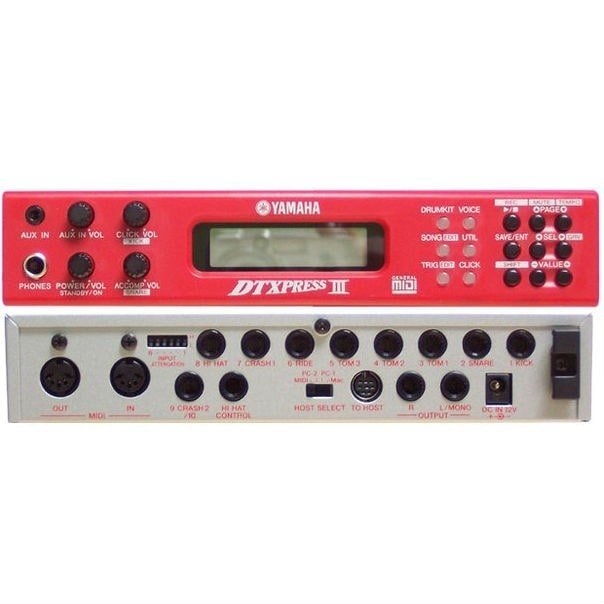

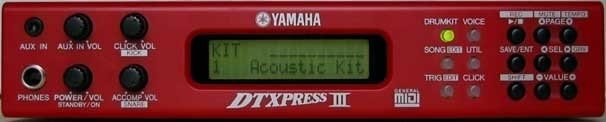

Модуль DTXP III имеет серебристо-красное цветовое решение: металлические корпус и задняя панель — серебристые с красными надписями, передняя панель — из красной пластмассы с серебристыми надписями. Дополняют это зеленый жидкокристаллический дисплей (две строки по шестнадцать символов), кнопки с зеленой подсветкой, черные кнопки, а также черные ручки. Еще на передней панели есть выход для наушников (джек) и вход для внешнего источника звука (миниджек). Сигнал, поступающий на этот вход, суммируется со звуком модуля и поступает на его выходы.

Основное управление осуществляется пятнадцатью кнопками и четырьмя вращаемыми регуляторами, из-за небольших размеров вызывающими желание вращать их осторожно, двумя пальцами. Навигационная группа состоит из трех пар кнопок, объединенных попарно овальными углублениями в панели: первая пара листает туда-сюда страницы дисплея, вторая двигает курсор, последняя меняет значения параметров. Еще есть кнопка сохранения/ввода, кнопка Shift, изменяющая функции некоторых органов управления (о чем свидетельствуют дополнительные названия функций возле них, нанесенные инвертированным цветом), и кнопка запуска-остановки секвенсора. Следующая группа состоит из шести подсвечиваемых кнопок выбора режима: барабанной установки, песни, триггеров, звука, утилит и метронома.

Включается модуль нажатием регулятора уровня, есть регуляторы уровня внешнего источника звука, метронома и аккомпанемента.

Можно выбрать один из двух режимов действия регуляторов уровней аккомпанемента и метронома. В режиме занятий (Practice, выставлен по умолчанию) при нажатой кнопке Shift регулятор аккомпанемента изменяет уровень малого барабана, а регулятор метронома — уровень бас-барабана. В режиме же выступления (Live) эти назначения действуют без кнопки Shift, а при ее нажатии регулятор аккомпанемента изменяет уровень тарелок, а регулятор метронома — уровень остальных инструментов.

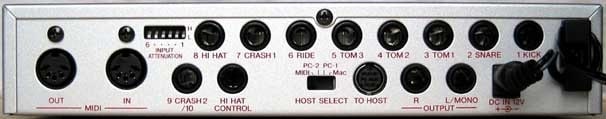

На задней панели находятся девять триггерных входов для пэдов (джеки): восемь для двухзонных, из которых три (малого барабана, тарелки райд, первой тарелки крэш) поддерживают трехзонные пэды, и один для двух однозонных. Последний вход называется "9/10", из-за чего в спецификациях указывается, что модуль имеет десять триггерных входов. Также на задней панели расположены вход для педали хета, два выхода (все джеки, выход левого канала является и моновыходом), блок DIP-переключателей чувствительности первых шести входов (два положения — высокая чувствительность и низкая, в моем случае изменять заводские низкие настройки не понадобилось), гнезда MIDI-входа и выхода, гнездо для прямой связи с компьютером (восьмиконтактное miniDIN, кабель в комплект не входит, но распиновка трех его возможных вариантов подробно расписана в мануале), переключатель типа интерфейса (MIDI, PC-2, PC-1, Mac), гнездо двенадцативольтового адаптера питания, пластмассовый крюк для фиксации кабеля питания.

На серебристую верхнюю панель нанесено большое логотипизированное название модуля (красного цвета). В задней части также красным расписаны названия входов, чтобы в них можно было втыкать разъемы сверху, не глядя на заднюю панель. Вообще, красное с серебряным сочетается хорошо, если бы не одно "но" — надписи на панелях не очень хорошо видны.

Модуль имеет полурэковый формат (габариты 240 x 220 x 44 мм, масса 1,6 кг), но про адаптеры для его установки в рэк в мануале упомянуто довольно туманно, дескать, ищите среди производимого компанией оборудования и крепите исключительно с помощью прилагаемых винтов. А к модулю прилагаются только винты, которыми его надлежит крепить к пластиковому адаптеру для установки на стенд.
